如何確定定壓補水裝置系統中的定壓點壓力？

定壓補水裝置由氣壓罐、補水泵、安全閥、電接點壓力表、控制箱等組合而成。定壓罐定壓，是在膨脹水箱基礎上發展起來的一類定壓補水裝置，其原理同閉式膨脹水箱。當系統水溫變化或泄漏引起水的容積變化時，由于氣壓罐內氣體高壓縮性的緩沖作用，使系統壓力穩定在預設的壓力范圍內。如果系統壓力下降至預設壓力的下限時，由電接點繼電器動作啟動補水泵，使之向系統供水，直至壓力達到預定的的壓力上限值時止。若系統壓力超過設定的 高壓力值時，安全閥自行向軟水箱或排水系統泄水降壓。以維持系統的壓力平衡。

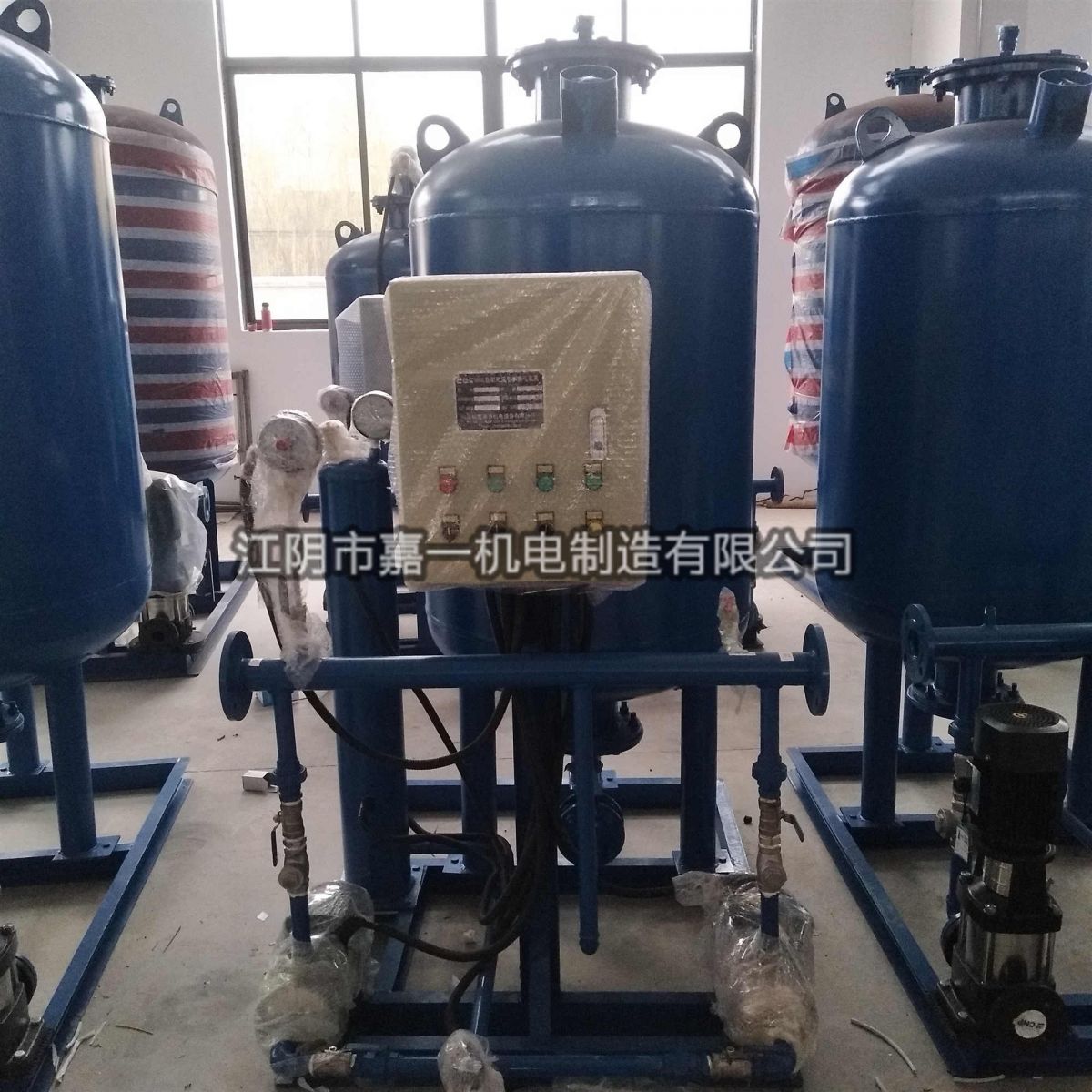

嘉一定壓補水裝置實物示例圖：

如何確定定壓補水裝置系統中的定壓點壓力？

定壓點壓力的高低要考慮兩個因素，一個是系統運行時任一點都不超壓，二是系統停運時系統不倒空。如果定壓點的壓力過高，系統中的每一點的壓力也就相應的增高，導致管道、閥門或設備等在高壓下運行，出現強度破壞或疲勞損壞。壓力設置太低，系統就會倒空出現氣堵，而導致介質循環不暢。

氣壓罐工作壓力值按以下方法確定

(1)補水泵啟動壓力P1：

P1=Po+0.005；“Po”系統 高點壓力

(2)補水泵停泵壓力P2：

P2=（P1+0.1）/β-0.1 β：工作壓力比，一般取0．65～0．85

(3)安全閥開啟壓力P3：

P3= P2+0.03 式中壓力（壓強）計算單位均為“MPa”

氣壓罐總容積：

V=Vt/(1-β)

Vt-調節水量(m3)，為補水泵3min的流量，且保持水箱調節水位不小于200mm。估算時取膨脹水量的一半。

補水泵流量：補水泵流量（每小時）選擇應不小于系統水容量的4-5％。

2、膨脹水箱定壓補水裝置

①膨脹水箱定壓原理

膨脹水箱定壓原理是通過水箱容積的緩沖調節作用，通過水箱高低水位的控制，實現補水（溢流）的作用，以調節由于系統水溫變化或泄漏引起的系統介質（水）的容積變化，保持其系統冷熱媒介（水）壓力的相對恒定。它是中小型系統和空調水系統常用的定壓裝置之一。

②膨脹水箱位置

膨脹水箱位置應該根據系統型式、作用半徑、建筑物的高度、供水溫度等具體因素來選擇。其安裝位置及高度不同，給系統產生的工況也不同。可靠的系統，其工況必須滿足不汽化、不超壓、不倒空，并有足夠循環動力的要求。

開式膨脹水箱將水箱設在系統的 高點，通常接在循環水泵吸水口的回水干管上。

③開式膨脹水箱容積計算方法：

Vp=αΔt Vs

Vp—膨脹水箱有效容積m3

α—水的體積膨脹系數 α=0.0006,1/℃

Δt—系統內 大水溫變化值℃

Vs —系統內的總水容量，m3
