冷凝器膠球清洗裝置結構

冷凝器膠球清洗裝置工作原理：

綜合過濾、緩釋三合一復配化學水處理藥劑加藥、金屬壁面精確測溫、GPRS數據遠傳、組態中央應用質量檢測軟件 、流體力學、發泡納米橡膠球、微電腦控制等技術達成最簡單的冷水機組循環水系統一站式完整解決方案。

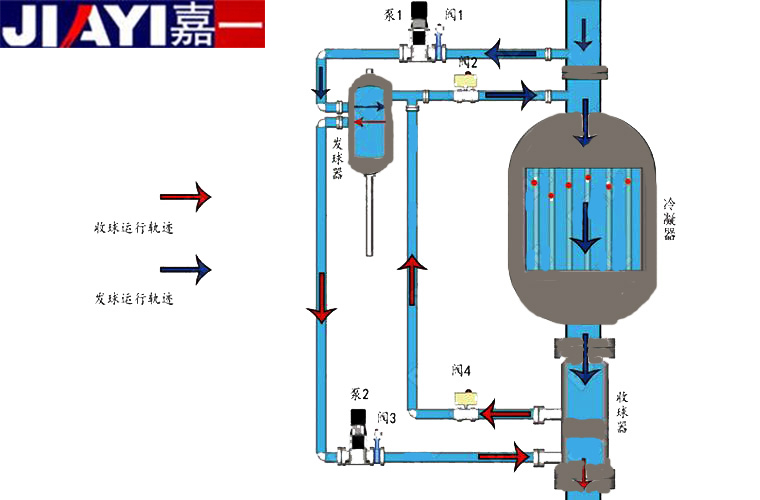

發球機將膠球發入冷凝器中，膠球依靠水壓差擦洗掉換熱管內壁的污垢，在冷卻水出口端通過捕球器回收膠球至發球機形成一個清洗循環，通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能。始終保持冷凝器內壁潔凈，換熱效率最高，冷水機組制冷效率最高，降低能耗，節省能源。提高冷水機組制冷效率、節能率6%-15%。

安裝后冷水機組冷凝器小溫差（端差）增量不超過0.3±0.1℃（與新機或清洗干凈的冷凝器相比）冷凝器、蒸發器采用的內螺紋gao效傳熱管內齒高大約為0.3mm，齒與齒間距大于0.2mm，內螺紋β角小于50°。清洗膠球采用的是耐磨脫皮發泡毛面結構，直徑比換熱管內徑大1-2mm，毛面粗糙度較大，清洗時膠球是沿內螺紋的β角方向旋轉前進清洗內壁的，所以脫皮膠球隊內螺紋gao效傳熱管具有良好清洗效果。

采用不銹鋼楔型網對冷卻、冷凍循環水進入冷凝器、蒸發器前進行過濾，確保大于1.5mm的顆粒不能進入換熱管內，以免造成換熱管堵塞。過濾機構設有手孔，方便清洗雜質；整機壓降不超過0.5m水柱。緩釋三合一復配化學水處理藥劑

對冷卻循環水添加緩慢釋放緩蝕劑、阻垢劑和殺菌劑，以緩解其對系統設備的腐蝕、阻止由于其不斷的濃縮產生污垢粘附在系統設備內壁和殺死水中產生的菌藻及對人體有傷害的軍團菌等細菌。同時由于冷卻水不斷的蒸發，其濃縮倍數達到5倍（GB50050-2007規定）時需要排放濃水和補充新水。緩釋三合一復配化學水處理藥劑需要定期更換。

膠球自動在線清洗

盡管采取了以上過濾、化學水處理措施，還是不能杜絕生物粘泥粘附于換熱管內壁，采用膠球自動在線清洗裝置可以定期清洗換熱管內壁確保換熱管內壁潔凈。膠球直徑大于換熱管內徑1mm，使用壽命2000次。

遠程監測系統

基于移動互聯網GPRS將冷水機組和膠球自動在線清洗裝置的運行相關參數遠傳至zhong央應用質量監測中心，使設備維護和運行管理人員及時掌握運行動態，如：冷水機組冷凝器端差、開機時間、HCTCS故障報警、清洗次數、膠球更換等參數。技術人員可針對異常數據做出快速反應，確保冷水機組gao效、長期穩定運行。

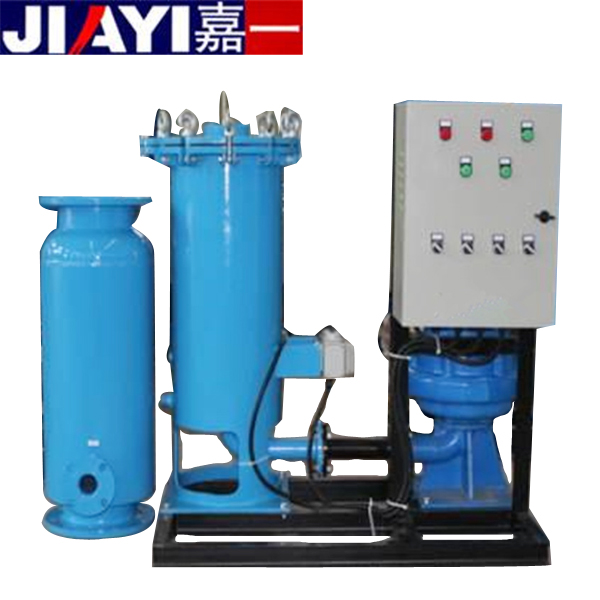

具體操作方式：冷凝器膠球在線清洗

設計簡單可靠，巧妙利用膠球濕態比重比水重的特點， 實現收球和發球的切換， 運行可靠，無外在動力， 經濟， 適用于3 00 R T以下日開停一次以上的冷水機組冷凝器、蒸發器。使用性能和水阻要求符合J B / T 1 1 1 3 3 - 2 0 1 1標準。

視鏡：加球及觀察清洗膠球運行狀態

手孔：通過手孔可以清洗過濾網的雜物

排球孔：可以放出清洗球以更換清洗膠球

排污孔：排出過濾網內的小顆粒的雜質等

卡箍：連接上下殼體，打開可實現檢修

接管：連接冷水機組系統管道
