一、產品概述
落地式定壓補水裝置是一種穩壓補水裝置，廣泛應用于空調、采暖系統，給水管網系統等，它可替代傳統膨脹的水箱水罐，能減少泵的啟動次數，可吸納系統的部分水膨脹量，易于實現自動補水、自動排氣、自動泄壓和自動過壓保護等。
二、工作原理
落地式定壓補水裝置利用氣體的可膨脹性進行工作。它主要由落地式定壓罐、水泵、壓力開關、控制箱、安全閥、底座，以及連接管路等組成。當系統內溫度升高時水的體積增大時，系統壓力增大，這時會有部分水進入落地式定壓罐的膠囊中，膠囊囊膨脹會壓縮罐內的氣體，直到系統的壓力和罐內的壓力達到平衡為止。當系統中水的體積減小，系統壓力降低時，罐內的氣體膨脹將囊中的水壓回系統。如果這些補水量仍不能滿足系統需要水量，水泵啟動補水。水泵的啟動與停止動作由系統的電接點壓力表及控制箱進行控制。電接點有兩個設定壓力點，一個是水泵啟動壓力P1，一個是水泵停止壓力P2，P1、P2分別是系統低定壓點及高工作壓力。當通過落地式定壓罐補水后系統壓力仍達不到P1時，控制箱控制水泵開啟向系統補水，當補到系統壓力和罐內壓力大于P2時，水泵停止。
三、基本功能
本定壓補水裝置完全具備常用高位設置的膨脹箱水的三項基本功能：
( 1)調節系統水體由于溫度波動而引起的膨脹及收縮──脹縮;
( 2)使系統某點壓力恒定──定壓;
( 3)當系統發生泄漏時向系統補水──補水;
本裝置尚具備的另一持殊功能
( 4)周期性的排析溶于水體的氣體 ── 排氣。
四、適用范圍
1、熱水采曖系統
2、熱水供熱系統
3、冬夏共用的雙管、三管制空調水系統
4、未設開式貯熱水箱的生活熱水供應系統
五、裝置特點
配有微處理機，控制功能多。精度高，定壓點控制精度可達Δ P ＝± 0.01MPa 。
設定值可根據工程需要調整：
定壓值 Pd ──如建筑加層 6m ，只要將 Pd 調高 0.06MPa 即可 ;
定壓精度Δ P ──可調到± 0.01Mpa 或± 0.02Mpa 或± 0.03Mpa …；
冬季主要解決水升溫膨脹，可將隔膜腔水位設定在低位。反之夏季設定在高位；
罐本體不承壓屬常壓容器──隔膜與鋼罐夾層有一通氣管，故隔膜腔內水亦處于常壓，便于補水及排氣。
罐體有效容積率高──隔膜外表與鋼罐內壁可緊貼故有效容積率高，致使外形小，而充氮隔膜罐一般有效容積率僅 30 ％，即外形要大三倍。
隔膜柔性極佳，撓曲疲勞試驗達數萬次，允許持續溫度 70 ℃以下，短時間允許達。
水泵起動有延遲功能──為防止由于非正常原因頻繁起動水泵、水泵設有延遲功能，當壓力下降，穩定幾秒(可設定)后水泵再予開動。
水泵還設有強制起動──如 24 小時內水泵不運轉，就會自動強制短時運轉，亦可手動強制運轉。
補水配管中設有隔離閥──可確保補水不致逆流污染水源。比常用的止回閥更為有效
連續不斷的排氣功能──使系統循環水中含氣不斷析出，確保系統正常運行。
自動補水──水量達下限，水泵有斷電保護，補水電磁閥打開適量補水后，水泵才可運行。
所配定壓泵高效低耗運行平穩無振動，節能明顯，并設有備用泵，兩臺水泵可互為備用，提高了設備的運行安全性。
運行情況時刻顯示──便于觀察、記錄、調試及排除故障。
加說明
很大限度地保證采曖系統處于密閉狀態，防止促使腐蝕的空氣侵入采曖系統。
工廠化組裝，方便施工安裝，現場只要接線接管即可。
六、設計選型
工程設計時只要算出系統水體的膨脹容積 V O (升)及提出要求的定壓點設定值 P O 即可從規格表中選型。
系統水體的膨脹容積： V O ＝ 0.0006 Δ t V A 1.1～1.2
式中 : 0.0006 ── 水的體積膨脹系數。
系統水體正常運行時溫度波動范圍，建議取10℃。
加熱設備、系統配管及末端裝置總的水容量(升)建議按實計算。
1.1～1.2──低限貯水量10～20％。
( 2)定壓點設定值P d 由工程設計者酌情確定。
系統定壓值：
式中 : P d ——定壓值(m)。
H——系統高點到本定壓裝置之間高差(m)。
△P——定壓值P d 許可的波動值(m)。若許可波動值為±3(m)，則△P為6(m)。
七、設計重要提示
本裝置可置于地下室熱力間或技術夾層內。因其上均系小口徑配管易凍壞，故切忌露天設置，影響正常工作。
供電要求穩妥可靠，否則應采取技術措施。
排氣管與膨脹管均應連于循環泵吸入側回水總管上，按水流方向先接排氣管 20 相距 2 米以外處再接膨脹管 ，即回水先流經排氣管接點再流經膨脹管接點(定壓點)。
補水管連接處只要求 0.05MPa 壓力即可，若補水壓力達不到此要求時，則要輔以其他技術措施。

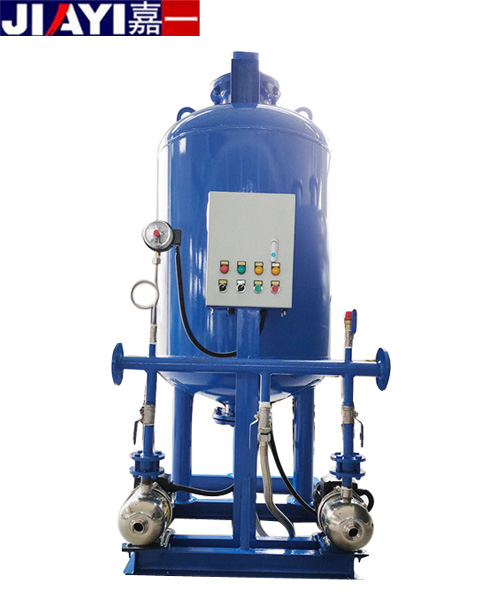

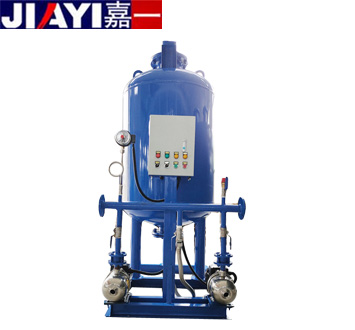

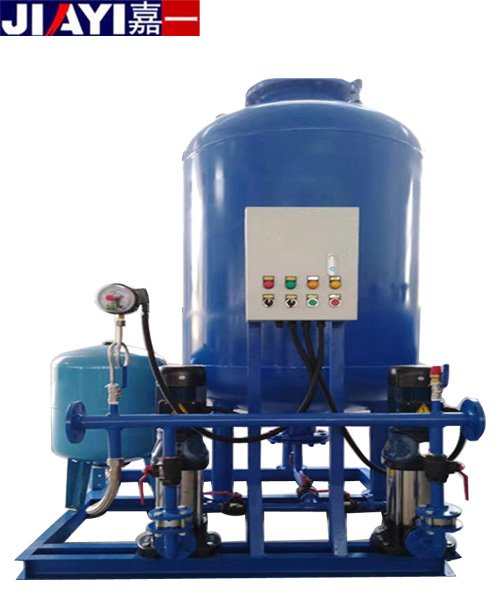

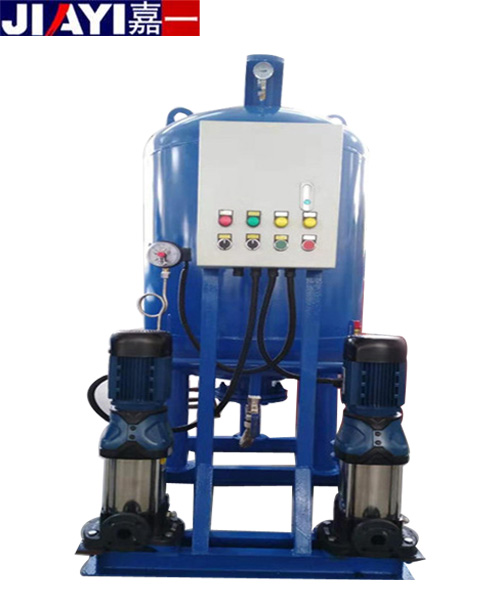

八、工廠設備實景圖+發貨圖
